Mark3 — Plateforme robotique modulaire

Architecture ROS2 reconfigurable avec commande IK à faible latence

Mark3 est une plateforme robotique modulaire qui permet de reconfigurer dynamiquement la structure d'un bras robotique, puis de piloter son effecteur via une résolution IK à faible latence. La pile combine orchestration de nœuds ROS2, mise à jour dynamique de la description robot, simulation et ciblage assisté par vision pour des validations sur banc.

Objectif

Concevoir une plateforme robotique modulaire orientée démonstration et R&D, capable d'assembler différents modules d'axes puis de les commander avec une chaîne logicielle unique, du paramétrage à la visualisation 3D.

Architecture

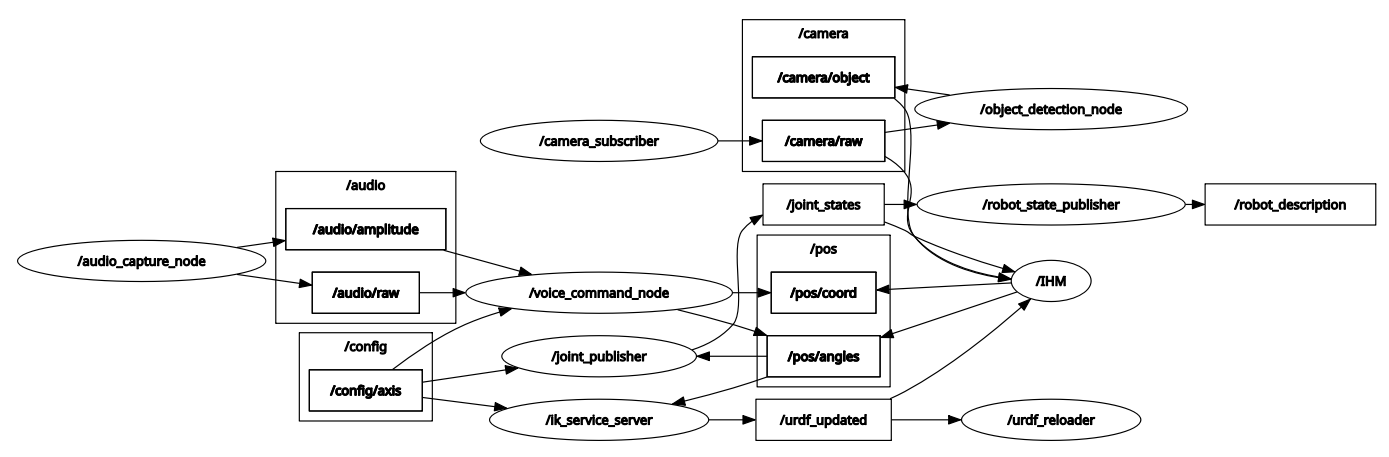

Graph ROS2 Mark3
  • Modules ROS2: interface IHM, solveur IK, publication d'états articulaires, rechargement URDF, caméra et détection.
  • Communication: topics pour configuration, positions cibles, angles articulaires et flux caméra; service dédié pour la résolution IK.
  • Architecture ROS2 distribuée: la commande, la perception et la mise à jour du modèle sont séparées pour garder des sous-systèmes testables et remplaçables.

Design électronique modulaire

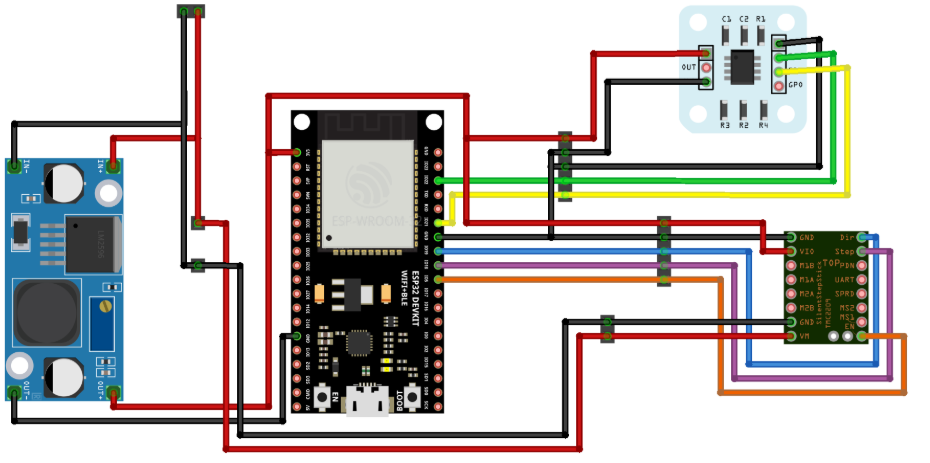

Schéma électronique module Mark3

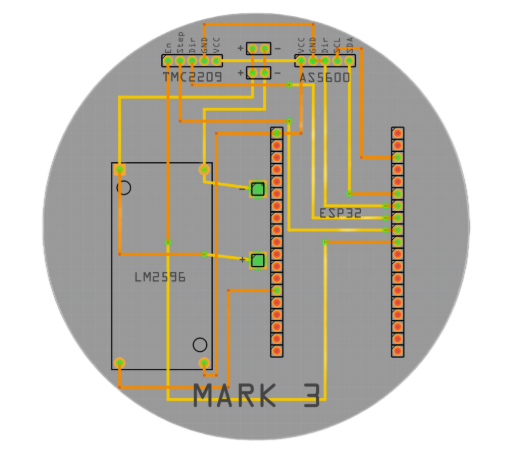

PCB module Mark3

Choix techniques

Pourquoi ROS2 ?

ROS2 a été choisi pour la séparation claire des nœuds, la communication distribuée native et l'intégration directe simulation + perception.

Pourquoi cette architecture ?

Le solveur IK en service et la propagation d'état par topics permettent de reconfigurer la chaîne d'axes sans ré-écrire toute la pile de contrôle.

Réactivité du contrôle

La boucle est pensée pour un comportement interactif à faible latence: envoi de cible, résolution IK, publication articulaire, retour visuel.

Détails techniques clés

  • Type d'IK: solveur de cinématique inverse basé sur le Jacobien, exposé en service ROS2.
  • Reconfiguration: mise à jour dynamique de la chaîne d'axes avec régénération URDF et rechargement à l'exécution.
  • Types d'articulations supportés: Rotation 360, Rotation 180, et Translation (partiellement implémentée).
  • Interfaces ROS2: 6 topics principaux + 1 service IK dans la version logicielle actuelle.
  • Injection vision: les détections YOLO sont projetées en estimation 3D puis réinjectées dans la supervision/commande.
  • Fonctions déjà validées sur banc : retour maison, conversion cible cartésienne vers angles, reconfiguration dynamique, publication d'états.

Simulation, contrôle et perception

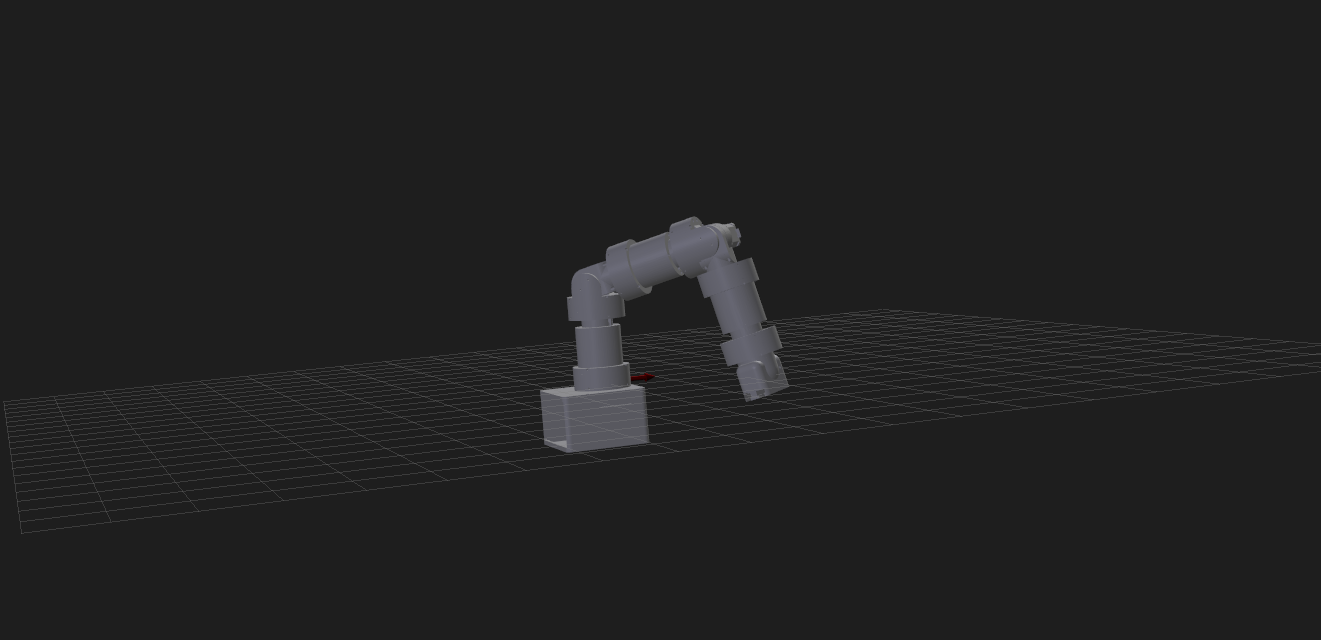

Simulation 3D Mark3

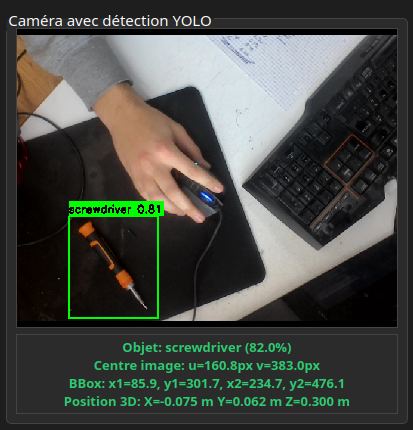

Détection YOLO Mark3
  • Démonstrations logicielles : reconfiguration d'axes, envoi de cibles cartésiennes, recalcul et application des angles.
  • Comportements: retour maison, trajectoires lissées et mise à jour de l'état robot en continu.
  • Contrôle: boucle IHM vers solveur IK puis publication ROS2 vers visualisation et suivi d'états.

Résolution de la cinématique inverse: principe et adaptation

Le problème est formulé comme une minimisation de l'erreur de pose entre la cible cartésienne et la pose courante de l'effecteur: on cherche un incrément articulaire \( \Delta q \) qui réduit \( e = x_{\text{cible}} - f(q) \). À chaque itération, le solveur linéarise localement la cinématique directe via la jacobienne \( J(q) \), puis met à jour les articulations avec une pseudo-inverse (ou une forme amortie quand le problème devient mal conditionné).

\[ \Delta q = J^{+} e \quad \text{ou} \quad \Delta q = J^{T}(J J^{T} + \lambda^{2} I)^{-1} e \]
  • Modèle variable: lors d'une reconfiguration, la chaîne cinématique est reconstruite (types d'axes, DH, limites), puis la jacobienne est régénérée pour cette nouvelle topologie.
  • Adaptation automatique: le solveur ne dépend pas d'un robot fixe; il dépend de la description courante du robot, donc la dimension de q, la structure de J et les contraintes changent dynamiquement avec la configuration.
  • Contraintes: les angles/courses sont projetés dans les bornes articulaires après chaque mise à jour, et la solution est rejetée si l'erreur résiduelle reste hors tolérance.
  • Critère d'arrêt: convergence sur norme d'erreur, nombre maximal d'itérations, ou stagnation de la réduction d'erreur.
  • Injection en boucle ROS2: la cible arrive via topic, la résolution passe par /solve_ik, puis les angles sont republiés sur /pos/angles et joint_states pour fermer la boucle de supervision.
  • Initialisation MLP: une estimation initiale de q plus proche de la solution réduit le nombre d'itérations et le temps de convergence sur une partie des cas tests.

Évaluation IK: avec et sans initialisation MLP

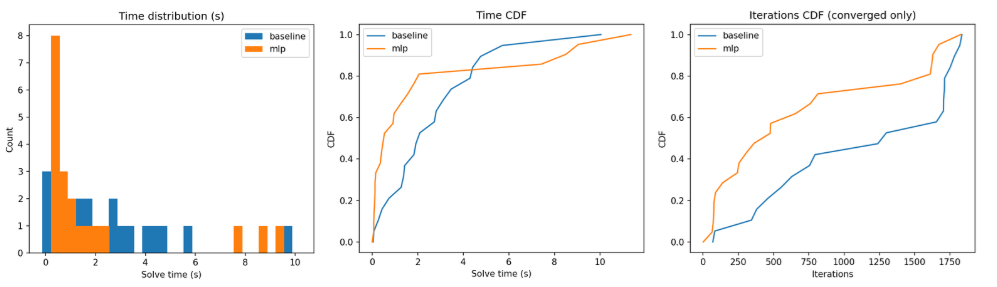

Comparaison performances IK baseline vs MLP

Réduction des itérations

~3x de réduction médiane (1269 -> 419)

L'initialisation MLP fournit un point de départ bien plus proche d'une solution valide qu'une initialisation aléatoire.

Réduction du temps

~4x de réduction médiane (2.0s -> 0.5s)

Le gain dépasse la baisse d'itérations grâce à moins de calculs de jacobienne, moins de surcoût numérique par pas et un coût d'inférence MLP négligeable (~1 ms).

Précision inchangée

5 mm d'erreur médiane (deux méthodes)

L'approche hybride accélère l'initialisation sans dégrader la précision finale garantie par le solveur numérique.

Limites actuelles

  • Hardware en cours d'intégration: la chaîne logicielle est validée en simulation et sur banc, l'intégration complète physique continue.
  • Axe de translation: support encore partiel dans l'état actuel de l'implémentation.

Mes contributions

  • Conception de l'architecture logicielle ROS2 multi-nœuds et des interfaces de communication.
  • Développement et intégration de la chaîne de commande basée sur le service IK (/solve_ik + topics de cibles).
  • Mise en place du workflow de description robot dynamique (génération URDF + rechargement après reconfiguration).
  • Conception de l'architecture électronique modulaire et du design PCB des modules d'actionnement.
  • Réalisation du design CAO de tous les modules, de la base du robot et des préhenseurs.
  • Intégration des sorties YOLO dans la pile ROS2 pour la supervision avec localisation 3D.
  • Développement du workflow de simulation et de validation sur banc des comportements modulaires.

État du projet

Validé aujourd'hui

  • Architecture ROS2 et flux de communication multi-nœuds
  • Résolution IK à faible latence et publication d'états
  • Simulation 3D et intégration perception YOLO

Chaîne d'intégration

  • Montée en maturité hardware module par module
  • Convergence mécanique-électronique-logicielle
  • Validation physique complète sur plateforme intégrée
